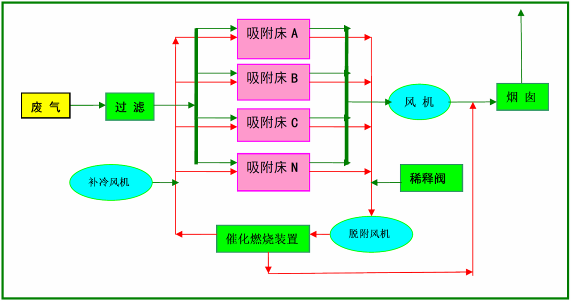

廢氣處理工藝流程示意：炭纖維吸附＋催化燃燒脫附再生。

廢氣處理工作原理

本裝置工作過程可分為二個階段，炭纖維吸附階段和炭纖維脫附再生階段，二個階 段的工作原理如下：

a) 炭纖維吸附過程：

油墨盒揮發出的廢氣由集氣罩收集后經管道進入炭纖維吸附裝置, 有機廢氣通過炭纖維層時，廢氣中的有機組分被吸引到炭纖維的表面并濃集保持其上，有機組分從而與其它組分分開，其它組分氣體（潔凈氣體）經風機排空。

b) 炭纖維再生過程：

炭纖維纖維使用一段時間，吸附了一定量的溶劑后，會降低或失去吸附能力，此時活性 碳纖維需脫附再生，再生后炭纖維纖維重新恢復吸附功能，炭纖維纖維可繼續使用。再生時，啟動催化燃燒裝置預熱室電源，將空氣預熱，預熱后的氣體送入吸附箱，箱中炭纖維受熱后，炭纖維吸附的溶劑揮發出來，溶劑經風機送入催化燃燒室燃燒，分解生成 CO₂ 和 H₂O蒸汽等熱空氣，熱空氣一部分回到炭纖維吸附箱繼續給炭纖維加熱，叧一部分排空，熱空氣內部循環多次炭纖維即可得到再生。
